Wie interagiert ein Düsenflansch mit anderen Komponenten in einem Durchflusskontrollsystem?

In der komplizierten Welt der Durchflusskontrollsysteme spielt der Düsenflansch eine entscheidende und vielschichtige Rolle. Als vertrauenswürdiger Lieferant von Düsenflanschen habe ich aus erster Hand miterlebt, wie diese Komponenten mit verschiedenen Elementen innerhalb eines Durchflusskontrollaufbaus interagieren, und ich freue mich, dieses Wissen mit Ihnen zu teilen.

Die Grundlagen eines Düsenflansches verstehen

Bevor wir uns mit seinen Wechselwirkungen befassen, wollen wir kurz verstehen, was ein Düsenflansch ist. Ein Blendenflansch ist eine Art Flansch, der in Rohrleitungen zur Messung der Durchflussrate von Flüssigkeiten verwendet wird. Es enthält eine Lochplatte, eine dünne Platte mit einem präzise gefertigten Loch in der Mitte. Wenn die Flüssigkeit durch dieses Loch fließt, entsteht ein Druckabfall, und durch Messung dieser Druckdifferenz kann die Durchflussrate genau bestimmt werden.

Interaktion mit Rohren

Die grundlegendste Wechselwirkung eines Düsenflansches besteht mit den Rohren im Durchflusskontrollsystem. Der Blendenflansch ist so konzipiert, dass er an die Enden zweier Rohre geschraubt werden kann, wodurch eine sichere und dichte Verbindung entsteht. Diese Verbindung ist entscheidend für die Aufrechterhaltung der Integrität des Flüssigkeitsflusses. Der Flansch muss richtig auf die Rohre ausgerichtet sein, um sicherzustellen, dass die Blende in der Rohrleitung zentriert ist. Jede Fehlausrichtung kann zu ungenauen Durchflussmessungen und möglichen Leckagen führen.

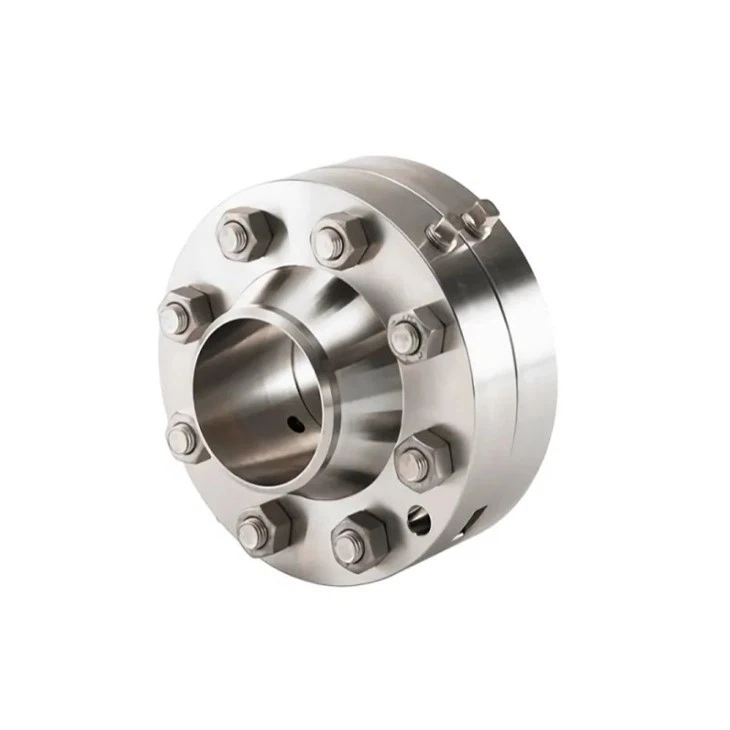

Auch das Material des Blendenflansches muss mit dem Rohrmaterial kompatibel sein. Wenn Sie beispielsweise Edelstahlrohre verwenden,Düsenflansche aus Edelstahlwäre eine ideale Wahl. Sie bieten eine hervorragende Korrosionsbeständigkeit, die beim Umgang mit korrosiven Flüssigkeiten unerlässlich ist. Diese Kompatibilität gewährleistet eine langlebige und zuverlässige Verbindung zwischen Flansch und Rohren und verringert das Risiko von Ausfällen aufgrund von Materialverschlechterung.

Interaktion mit Ventilen

Ventile sind eine weitere wichtige Komponente in einem Durchflusskontrollsystem und interagieren eng mit den Öffnungsflanschen. Ventile werden verwendet, um den Fluss von Flüssigkeiten zu steuern, indem sie die Rohrleitung öffnen, schließen oder drosseln. Wenn ein Ventil geöffnet oder geschlossen wird, beeinflusst es den Druck und die Durchflussrate der Flüssigkeit, die durch den Öffnungsflansch fließt.

Wenn beispielsweise ein Ventil plötzlich geschlossen wird, kann es zu einem Druckanstieg vor dem Ventil kommen. Dieser Druckstoß kann sich auf den Blendenflansch und die Blendenplatte auswirken. Der Düsenflansch muss diesen Druckschwankungen standhalten können, ohne sich zu verformen oder zu versagen. Einige fortschrittliche Durchflusskontrollsysteme sind so konzipiert, dass sie Ventile in Verbindung mit Blendenflanschen verwenden, um die Durchflussrate präzise zu regulieren. Durch Anpassen der Ventilposition basierend auf den vom Düsenflansch erhaltenen Durchflussmessungen können Bediener eine konstante und gewünschte Durchflussrate aufrechterhalten.

Interaktion mit Drucktransmittern

Drucktransmitter sind für die Messung des Druckabfalls an der Messblende unerlässlich. Sie sind über Druckanschlüsse mit dem Blendenflansch verbunden. Dabei handelt es sich um kleine Löcher, die auf beiden Seiten der Blendenplatte in den Flansch gebohrt werden. Der Drucktransmitter erfasst den Druckunterschied zwischen der stromaufwärtigen und stromabwärtigen Seite der Messblende und wandelt ihn in ein elektrisches Signal um.

Dieses elektrische Signal kann dann an ein Steuersystem gesendet werden, wo es zur Berechnung der Durchflussmenge verwendet wird. Die Genauigkeit des Drucktransmitters ist entscheidend für zuverlässige Durchflussmessungen. Der Düsenflansch muss so konstruiert sein, dass er dem Drucktransmitter einen stabilen und genauen Druckmesswert liefert. Jede Leckage oder Verstopfung der Druckabgriffe kann zu ungenauen Druckmessungen und damit zu falschen Durchflussberechnungen führen.

Interaktion mit Durchflussmessern

Neben der Messblende selbst können auch andere Durchflussmesser in Verbindung mit Messblendenflanschen in einem Durchflussregelsystem verwendet werden. Diese Durchflussmesser können zusätzliche Informationen über den Flüssigkeitsfluss liefern, beispielsweise Geschwindigkeit, Temperatur und Dichte.

Beispielsweise können Ultraschall-Durchflussmesser verwendet werden, um die Geschwindigkeit der Flüssigkeit in der Rohrleitung zu messen. Durch die Kombination der Daten des Ultraschall-Durchflussmessers mit der vom Blendenflansch berechneten Durchflussrate kann ein umfassenderes Verständnis des Flüssigkeitsflusses gewonnen werden. Diese kombinierten Daten können verwendet werden, um das Flusskontrollsystem zu optimieren, die Effizienz zu verbessern und potenzielle Probleme wie Lecks oder Verstopfungen zu erkennen.

Interaktion mit Kontrollsystemen

Die vom Blendenflansch und den zugehörigen Komponenten wie Drucktransmittern und Durchflussmessern erhaltenen Daten werden an ein Steuerungssystem gesendet. Das Steuerungssystem nutzt diese Daten, um Entscheidungen zu treffen und den Betrieb des Flusssteuerungssystems anzupassen.

Wenn beispielsweise der Durchfluss zu hoch ist, kann das Steuersystem ein Signal an ein Ventil senden, um es teilweise zu schließen und so den Durchfluss zu reduzieren. Umgekehrt kann bei zu geringem Durchfluss das Ventil weiter geöffnet werden. Der Blendenflansch fungiert als wichtige Informationsquelle für das Steuersystem und ermöglicht es ihm, die gewünschten Strömungsbedingungen in der Rohrleitung aufrechtzuerhalten.

Einfluss von Flüssigkeitseigenschaften

Die Eigenschaften des durch den Blendenflansch strömenden Fluids haben auch einen erheblichen Einfluss auf dessen Wechselwirkung mit anderen Komponenten. Flüssigkeiten mit hoher Viskosität können beispielsweise im Vergleich zu Flüssigkeiten mit niedriger Viskosität einen höheren Druckabfall an der Messblende verursachen. Das bedeutet, dass der Blendenflansch und die zugehörigen Komponenten, wie z. B. Drucktransmitter, in der Lage sein müssen, diese unterschiedlichen Druckabfälle genau zu bewältigen.

Auch korrosive Flüssigkeiten können eine Herausforderung darstellen. Wie bereits erwähnt, ist die Wahl des richtigen Materials für den Düsenflansch, beispielsweise Edelstahl, von entscheidender Bedeutung. Darüber hinaus kann die Korrosion die Lochplatte selbst beeinträchtigen und ihre Form und Größe im Laufe der Zeit verändern. Dies kann zu ungenauen Durchflussmessungen führen und eine regelmäßige Inspektion und Wartung des Düsenflansches und der Blendenplatte ist erforderlich, um einen genauen Betrieb sicherzustellen.

Wartung und Inspektion

Um das ordnungsgemäße Zusammenspiel des Blendenflansches mit anderen Komponenten im Durchflussregelsystem sicherzustellen, sind regelmäßige Wartung und Inspektion unerlässlich. Die Düsenplatte sollte auf Anzeichen von Verschleiß, Korrosion oder Beschädigung untersucht werden. Die Druckanschlüsse sollten auf Verstopfungen überprüft werden und die Schrauben, mit denen der Flansch an den Rohren befestigt ist, sollten mit dem richtigen Drehmoment angezogen werden.

Alle bei der Inspektion festgestellten Probleme sollten umgehend behoben werden, um Ausfälle zu verhindern und die kontinuierliche Genauigkeit der Durchflussmessungen sicherzustellen. Auch eine regelmäßige Kalibrierung der Drucktransmitter und anderer Messgeräte ist notwendig, um deren Genauigkeit aufrechtzuerhalten.

Abschluss

Zusammenfassend lässt sich sagen, dass der Blendenflansch eine zentrale Komponente in einem Durchflusskontrollsystem ist und mit Rohren, Ventilen, Drucktransmittern, Durchflussmessern und Steuerungssystemen interagiert. Seine ordnungsgemäße Funktion ist entscheidend für eine genaue Durchflussmessung und einen effizienten Betrieb des gesamten Systems. Als Lieferant von Düsenflanschen wissen wir, wie wichtig es ist, qualitativ hochwertige Produkte bereitzustellen, die den Anforderungen verschiedener Durchflussregelungsanwendungen standhalten.

Wenn Sie auf der Suche nach zuverlässigen Düsenflanschen sind oder weitere Informationen darüber benötigen, wie diese in Ihr Durchflusskontrollsystem passen, laden wir Sie zu einem Beschaffungsgespräch ein. Unser Expertenteam unterstützt Sie gerne dabei, die besten Lösungen für Ihre spezifischen Anforderungen zu finden.
